通风蝶阀的结构特点都有哪些?

文章出处:http://www.znjx168.com责任编辑:中能螺旋输送机厂家人气:25发表时间:2019-10-06 15:00:39


  通风蝶阀在我们生活中有着非常重要的应用,那么大家是否了解通风蝶阀的结构特点都有哪些吗?还不清楚的朋友来听听通风蝶阀厂家的介绍吧!

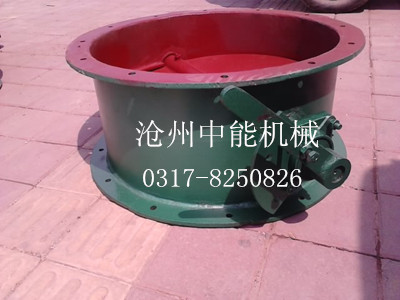

  通风蝶阀结构

  主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。

  通风蝶阀特点

  1、通风蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

  2、通风蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。

  3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。

  4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。通风蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

  5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

  驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。

  优点

  1、启闭方便迅速、省力、流体阻力小,可以经常操作。

  2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。

  3、可以运送泥浆,在管道口积存液体最少。

  4、低压下,可以实现良好的密封。

  5、调节性能好。

  6、全开时阀座通道有效流通面积较大,流体阻力较小。

  7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。

  8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

  9、安装方便。

  10、操作灵活省力,可选择手动、电动、气动、液压方式。

  缺点

  1、使用压力和工作温度范围小。

  2、密封性较差。

  通风蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

  按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。

  按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
